Высота, м |
Диаметр основания, м |
| 3 | 0,9 |
| 4 | 1,2 |
| 5 | 1,5 |
| 6 | 1,8 |
| 7 | 2,1 |
| 8 | 2,5 |
| 9 | 2,7 |
| 10 | 3 |

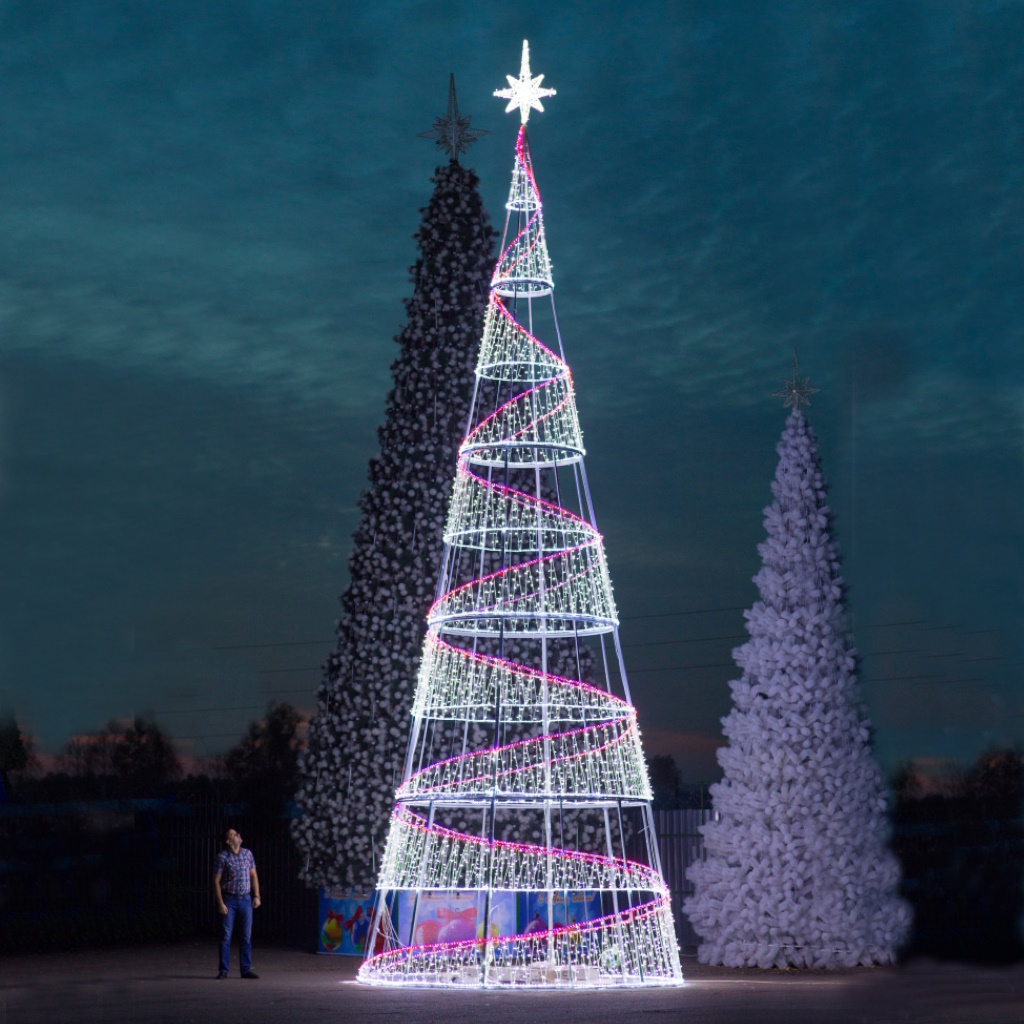

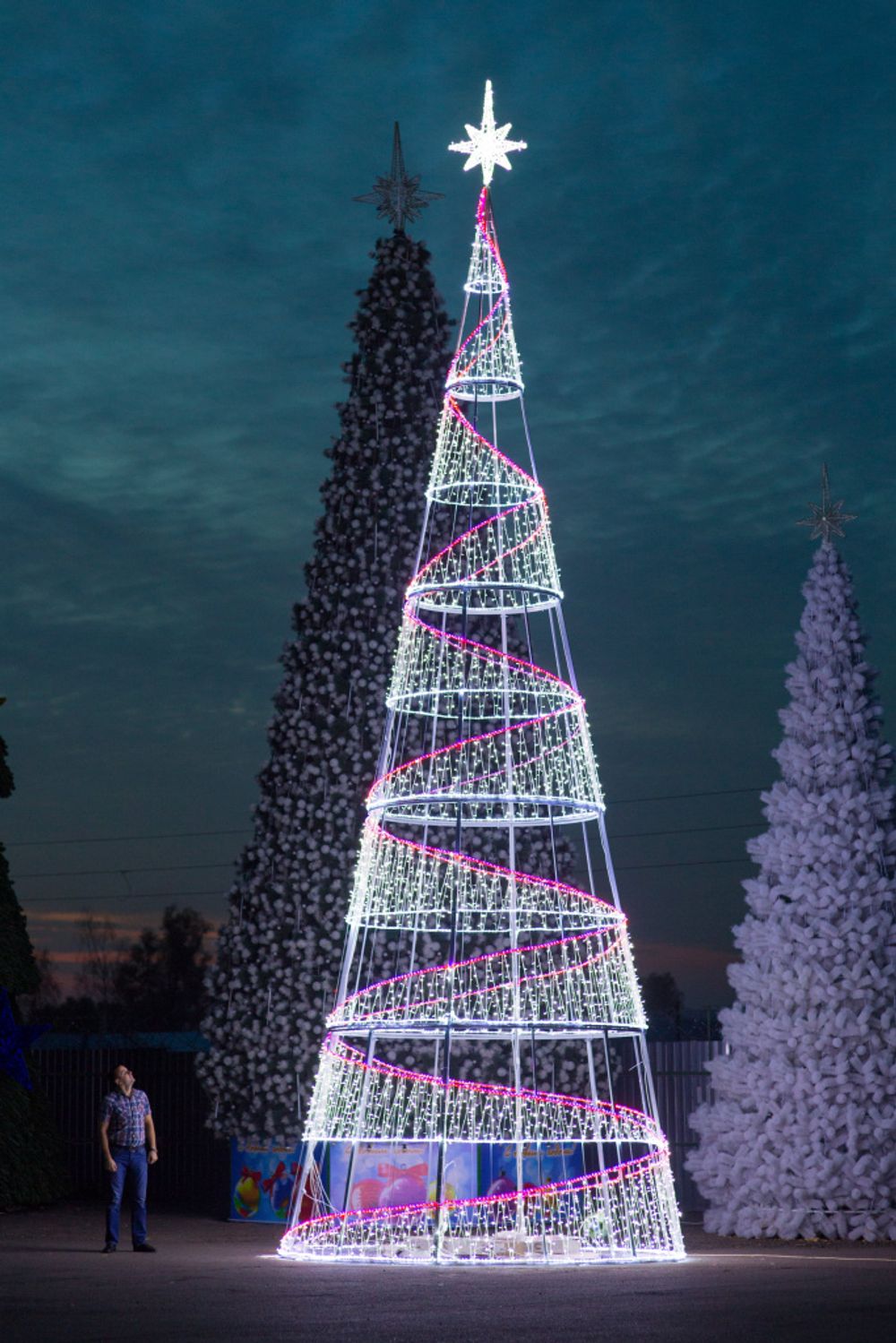

Конструкция состоит из металлического каркаса, на который с помощью нейлоновых стяжек крепятся светодиодные элементы (светодиодные гирлянды).
Источником света являются светоизлучающие диоды (LED).
Светодиодная гирлянда - водонепроницаемая, защищена от ультрафиолета.
Потребляемая мощность 1 диода – 0.044Вт.
! В целях безопасности необходимо пригрузить световую конструкцию.
Для этого необходимо равномерно установить бетонные блоки, общим
весом не менее 150 кг, внутри световой конструкции на её основании.
Пригруз в комплектацию не входит!
Подключение световой конструкции:

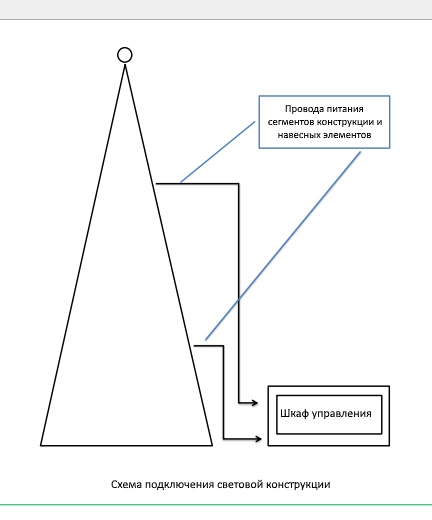

Подключение световой конструкции осуществляется по схеме на рисунке.
- Шкаф управления (блок питания) разместить в вертикальном положении у основания (конструкции), на ровной сухой поверхности, таким образом, чтобы вводы подключения находились снизу, в целях предотвращения попадания влаги внутрь.
- Последовательно подключить каждый сегмент конструкции к шкафу
управления. (Подключить штекеры проводов питания сегментов к
разъемам питания шкафа управления). - Подключить питающий провод на 220В к автоматическому двухфазному
выключателю. - Подать на питающий провод напряжение.
- Перевести автоматический выключатель в рабочее положение.
- Убедиться в работоспособности световой конструкции.
Световые элементы конструкции имеют напряжение питания 24В.
Их прямое подключение к сети 220В строго запрещено.
Подключение к источнику питания и коммутация игрушек должны
производиться квалифицированным персоналом.
Шкаф электропитания конструкции и саму конструкцию необходимо заземлить.
- Потребляемая мощность: не более 150 Вт
- Диапазон рабочих температур при эксплуатации светодиодных элементов: от -45°С до +45°С
- Степень защиты светодиодных элементов от проникновения пыли и воды: IP 65
Комплектация:
- Центральный ствол 1шт
- Шкаф управления 1 шт
Хранение:
- Хранение световой конструкции осуществляется в разобранном виде в сухом помещении при температуре не ниже 0 С
Требования безопасности:
Сборка-разборка конструкции производится квалифицированным персоналом,
прошедшим инструктаж по технике безопасности.
При установке электрической иллюминации на световую конструкцию
необходимо принять меры для исключения поражения электрическим током
человека.
Рекомендуется применение электрической иллюминации с напряжением
питания не выше 24В
